20年3月29日 リヤランプをLED化して光らせる&ステー続き
0

    リヤのストップランプを光らせて見ようと思います。
    タミヤ実車のタイレルP34がホビーショーに展示されていた時、ストップランプが光っていた?(思い違いかもしれませんが)記憶があるんです。
    その光は、車がまるで生きている様に感じられたのですよ。
    それを再現したい。しかし、今作っている1/12はリヤ周りをある程度組んでしまっているので配線等は難しい。

    そんな時、釣り用の浮きに使用されている小型LED、ミライト316R(3×16mm 3ボルト赤色)を見つけました。
    押すだけで発光し、小さいので手軽に出来そうです。


    まずLEDを入れる箱型を、方眼紙で試作。
    こんな感じに収まる様にします(プラ板で作る時は、もうちょっとしっかり固定させますが)。
    ライト下の左右にピョコッっと出ているのは、ダボのつもりです。


    リヤランプカバー?の中にダボ受けを付け、そこを起点に開閉して出し入れできる様にします。


    リヤウィングステー


    片面は整形し終わっているので、二つを合わせてから穴に真鍮パイプを差し込んで、ポンチで軽く打ちカシメました。


    あとは前回のブログ記事の様にドリルやリューター、金ヤスリやダイヤモンドヤスリで削って片面に合わせて形状を整えました。


    新型コロナウィルス、志村けんさんの訃報など、予想以上に酷い状況になっていますね…。
    個人的には、仕事もそうですが、車検&突然のエンジンオーバーホールも重なって、かなりいたいです。
    1日も早い終息を願います。

    カテゴリ:1/12タイレルP34 | 23:34 | comments(0) | - | - | - |
    20年1月29日 フロントダクト切り出し
    0

      フロント4輪の内の後ろ2輪にあるエアダクトを再現してみます、タミヤ1/20タイレルP34モナコGPを参考に0.5mmプラ板より切り出しました。
      しかし改めて1976年型の資料を見ると数タイプあり、もう少し細くて口が楕円の様です。
      まだ間に合うので形状を修正していきます。
      カテゴリ:1/12タイレルP34 | 23:22 | comments(1) | - | - | - |
      19年12月7-8日 リヤウィングステー切り出し
      0

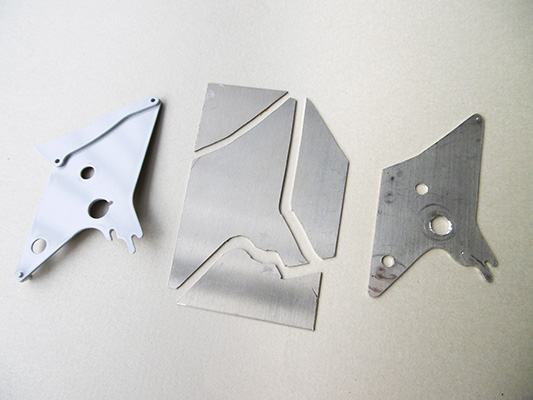

        初期のリアウィングステー無塗装(モナコのデパイユ辺り)を再現するため、0.5mm洋白板での制作にチャレンジしました。

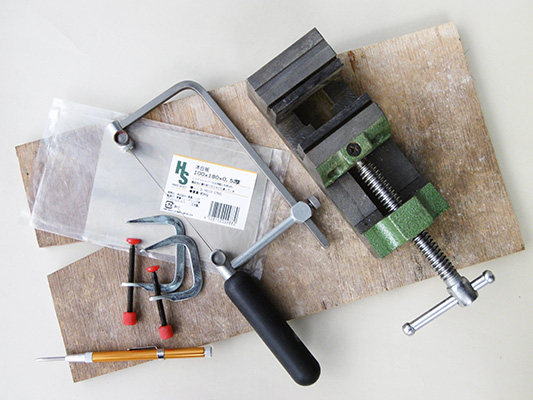

        材料はこちら。


        右から、エンジニアTV-26ヤンキーバイス、 GROBET糸鋸フレーム+ヘラクレス(ない場合はパイクなど)糸鋸刃#5/0、0.5mm洋白板、ミニ・クランプセット、H&HオートポンチH-330。下のすり板は適当な1cm厚のベニヤ板を買ってきてV字を切り抜きました。

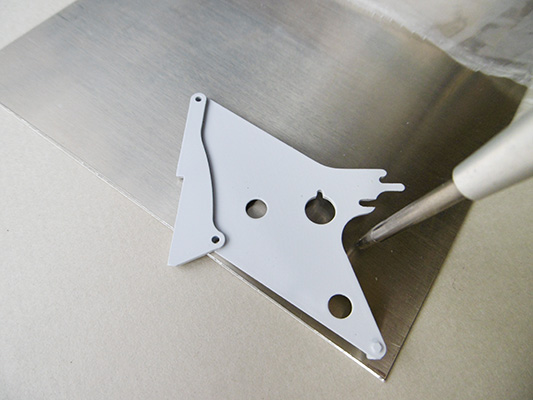

        まず元キットをゲージにして油性ペンやオートポンチでケガキと穴の位置決めをします。

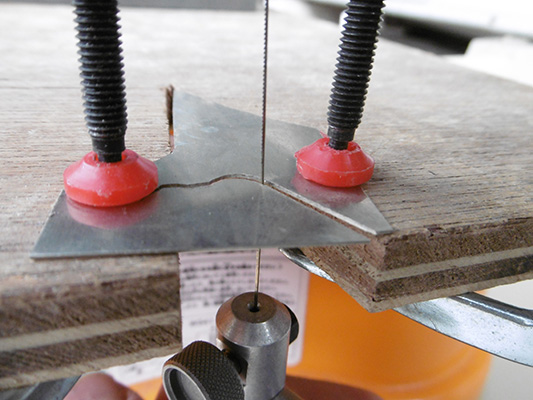

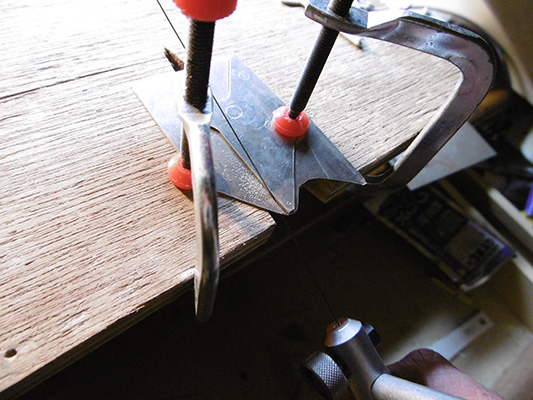

        次にすり板(適当に重しを乗っけて動かない様にします)のV字部分に0.5mm洋白板をクランプして糸鋸で切り抜きます(写真は2枚目の製作中です)。しっかりクランプしてなるべく動かない様にするのがコツです(擦り傷等はあとでなんとでもなります)
        切り方は、軽く刃を動かしてきっかけを作った後、ケガキラインを見つめて無心で切る事。

        曲線は鋸を垂直にして切っていきます。難しい場合は「彫金 糸鋸」などで検索して自分のやり易い切り方法を探してみてください。

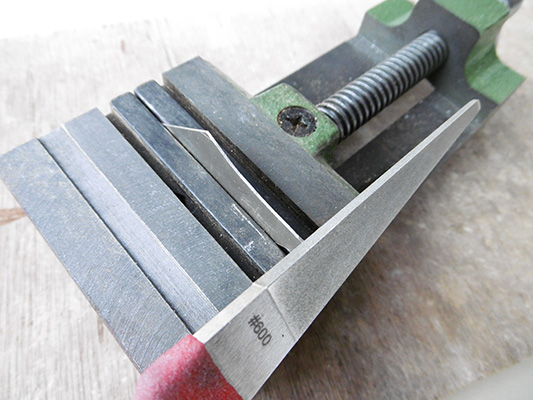

        次に成形、バイスに咥えて鉄ヤスリ等で形を元キットに近づけていきます。

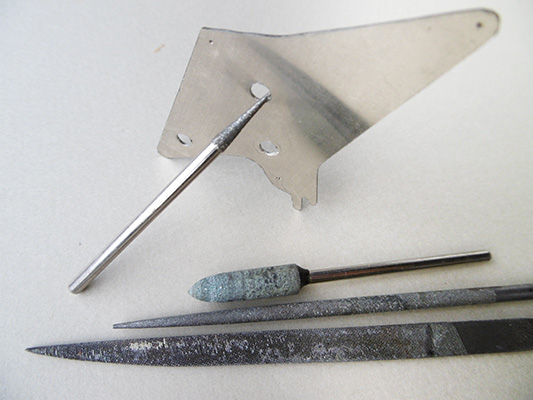

        穴は、ピンバイス0.7mm辺りから開けて元キットと見比べ様子を見ながら、少しずつリューターや棒ヤスリで広げて行きました。
        ちなみに、ピンバイスは咥えるチャックが鉄製を使用しています(小サイズピンバイスのチャックは真鍮なので、1年ぐらい使うとドリル刃が滑ってしまいます)


        なぜ0.5mm洋白板かと言うと、昔チャレンジしたけど無理だったからです、やっと出来ました。
        カテゴリ:1/12タイレルP34 | 00:44 | comments(3) | - | - | - |
        19年12月1日 サスペンションアーム・スタビライザー取付け
        0

          アームのロッドエンドの表現は、極小ワッシャーと真鍮ボルトで再現してみました。


          imon(イモン)W1020-020 極小ワッシャーと、アドラーズネストのANE-0010六角ボルトヘッドLを組み合わせて瞬間接着剤で接着しました。


          アップライト下側だけ、試しに前から使ってみたかったモデルファクトリーヒロP1125極小六角ボルト&ナット [No.01]を使用。先日撮影したP34のクローズアップ写真には中心に穴が空いていたので、ピンバイスで開けています。


          クリクリして取り付けるのがちょっと楽しいです。


          スタビライザーステーは、
          アドラーズネストのANE-0009六角ボルトヘッドMと0.8mm真鍮パイプ(ソケットボルトっぽい)で留めています。
          アップライト側の受けを0.2mm洋白板+0.7mm洋白線ハンダ付けしたもの。
          適宜W0816-020 極小ワッシャーを噛ませて見栄えアップと軸の抜け防止にしています。


          このワッシャー、ウィンカーの土台等にも使えるので便利です。

          カテゴリ:1/12タイレルP34 | 00:08 | comments(3) | trackbacks(0) | - | - |
          19年11月30日 モノコック・ロールバー・エンジン取付け微調整
          0

            リアルな金属感をイメージして、タミヤエナメルブラック吹き重ねたハブですがハゲチョロが汚すぎるので、修正。
            クレオスブラックサフ+グレーサフ+シルバー缶スプレー吹き直しました。が、もうちょっと質感が欲しい所です。

            モノコック上板の浮きは、工作や塗装などが積み重なった結果のズレだったので、微調整しました。

            軸をアルミ棒で作り直し、若干上向きに角度を付けました。



            ロールバーの爪とエンジンのフックを削って余裕を作ります。


            これでモノコック上板とロールバーが元どうりぴったりに。


            モノコック上板は、接着前にカウルを仮付けして合いを確認。
            両裏の塗装面を削ってからエクセルエポで接着。真鍮角ブロックを重しに一晩置きました。


            あぶなく入れるの忘れる所でした!スタビライザーを組み込むのを忘れずに。

            モノコック上板の反りが気になっていましたが、なんとかなりました。
            カテゴリ:1/12タイレルP34 | 00:04 | comments(0) | trackbacks(0) | - | - |
            19年03月09日-19年10月27日 モノコックとエンジン色々取り付け&仮組み
            0
              仮組み中、補修しながらの組み立てです、さすが1/12歯ごたえがあります(笑)

              ディスク断面は、カーボン用塗装に作ったクリヤーブラウン(フラットブラック+クリヤーオレンジ2:1)を吹いてから、エッチングパーツを接着。


              前後アップライトにつく受け?パーツは、リアルな金属感をイメージしてクレオス 8番シルバーの上からマスキングして、タミヤエナメルセミグロスブラック1.5+フラットホワイト0.8+フラットアルミ0.3で黒に近いメタリックグレーをエアブラシしました。ただ実際は仮組みしている途中に削れてハゲチョロになってしまい、ちょっと企画倒れに(それはそれでリアル?)



              素材劣化の為か、軸やダボがポキポキ折れるので1.0mm洋白線に変更、他の部分も折れると位置決めが出来なくなるので、面倒ですがエンジンとギアボックス内部に5.0mmプラ角棒を接着して2.0mmアルミ線で継ぎました(後から付けたので位置合わせと組み込みが知恵の輪の様で大変でした)


              モノコックとエンジン周りを一旦組み付け、上板が異常に反ってる…。


              その上板、ロールバーのダボに差し込んだらモノコックから浮いています、要調整です。

              まだまだ取り付けなければいけないパーツが沢山、もう少し粘りたいです。
              カテゴリ:1/12タイレルP34 | 22:08 | comments(7) | trackbacks(0) | - | - |
              19年3月3日 フロントサスペンション組み立て
              0

                レースで使用されているアルミモノコックらしくするため、金属感は残しつつも暗部や奥まった所を中心にトーンを落とします。


                タミヤエナメルのフラットブラック+フラットブラウンを適当にのせてから、

                平筆や布等でぼかしました。あんまりやりすぎるとEXクリアーでコートしたクリヤーが剥げてきますので注意。


                ディスクはタミヤ純正のエッチングパーツを使用します。が、ブレーキパーツは先に接着してしまったので説明書通り(ブレーキの内側を削る)には行かず、ディスク自体を100番のヤスリで削るという無駄な努力をしています。
                ディスク跡は丸ノコ刃にエッチングパーツを両面テープで貼り付けてから、600番の耐水ペーパーで跡をつけました。


                フロントダンパーの組み立て。塗装はクレオスのメッキシルバーネクストの上にガイアEXクリアーです。
                はめ込みがややきつめなので無理にはめ込むと100%失敗します。少しずつ差し込み部分を削ったり回して入れてみたりして「カチッ」と音がして入れば成功です。


                リヤダンパーも同じです。バネのピッチが細かくてやや実感にかけるので、上側を伸ばして使用しています(短いバネは使用せず)本体への取り付け部分は塗装中に折れてしまったので、1.0mm洋白線をワイヤーループプライヤーで曲げて作り直しています。


                組み付け、ここら辺も無理にはめると折れるので慎重に…、段々形になってきました。
                ちなみにアッパーアームは後半戦ぐらいからシルバーになるようです。

                カテゴリ:1/12タイレルP34 | 22:54 | comments(0) | trackbacks(0) | - | - |
                19年2月24日 メーター&フロントロールバー組み立て
                0


                  過去パイピングしたケーブル
                  (書類ケース等に貼り付けて保管していたので紛失なし!)、実車はオレンジ色なので塗装します。ただ、普通のプラカラーではいじくっていくうちにはげて汚くなってしまうので、ミッチャクロンを吹いてからナガシマソフビカラーのレッド+イエロー+フラットベースを使用してエアブラシで吹き付けました。シートベルト塗装の時の結果が悪くなかったので試して見たのですが、2〜3回ミスをするとはげてしまう…という感じでしたね。ですがあらかじめ形状を決めていたのと、ケーブルをばらけないようにしていたのが功を奏して、かなり綺麗にパイピングできたと思います。
                  メーター枠は、こちらも以前の作り置きを塗装しました。


                  コネクターはNゲージ(鉄道模型のKATO)のカプラーパーツ(Z04-K0407 クハE350-4 ダミーカプラー)適当に切り貼りして貼りつけ。キルスイッチのカップは1.8mm真鍮パイプ(広がった部分はニードルを差し込んでグリグリして広げました)、トグルスイッチはトップスタジオTD23138トグルスイッチ1/12です。


                  黒スイッチは黒いプラランナーの削り出し、土台はさかつうのフレキシブルワイヤー0.5mmを輪っか状にして再現。
                  接着は瞬着とハイグレード模型用セメダインを使い分けています。


                  ハンドルはステアリング部分を裏から削って薄々に。ボルトはさかつう8254 六角ボルト 平径1.0mm、基部の金具部分は、金属感を出すため0.1mm洋白板を輪っかにしましたが、綺麗な輪っかにならないので(泣)キッチンテープに変更するかもしれません。

                  カテゴリ:1/12タイレルP34 | 23:55 | comments(0) | trackbacks(0) | - | - |
                  17年9月17日-18日 コクピット&シートカウル仕上げ
                  0

                    まずは、長年の磨きでこびりついたコンパウンドを落とします。

                    ぬるま湯につけてふやかし洗剤も併用します、穴や筋彫り部分は爪楊枝や筆をトントンと軽くたたくようにすると落ちていきます。

                    しっかり乾かしてからマスキングして(念のため、デカール部分には紙など挟んで保護しました)クレオスブラック+フラットベーススタンダードを3:1でエアブラシ(塗膜ザラザラ、フラットベースなめらか・スムースの方が良かったかも)しました。



                    次に、自作のぞき穴フィルムを切り出し。これはパソコンでデータを作り、クロマテックを作る会社で製版フィルムを出力してもらい制作しています…が、現在は出来る所がほとんどありませんので、在庫限りです。

                    切り方は、アートナイフで切り取ってから、アールや細かい所を600〜800番の耐水ペーパー、ラプロス6000・8000番で整形後、マッキーの黒をフチに塗って馴染ませます。



                    細切りマスキングテープで固定(実際はもう少しきっちりやってます)



                    最後に裏から木工用ボンドを、尖らせた爪楊枝でフチに乗せる感じでフィルムを固定します。



                    こんな感じで完成です。

                    隙間が透ける感じがする場合は、裏からタミヤエナメルセミグロスブラックを筆塗りして斜光します。



                    ミラーは0.1mm洋白板を切り出して、ラプロス6000・8000番、ピカール、ソフト99プラスチッククリーナーで磨きます。

                    ここはインレットシールが付いてたら…と思うところです。



                    シートカウルも水洗いしてからマスキングしてエアブラシ。



                    やっとシートベルトがつきました。

                    今回は雅ビルヌーブさんお勧めのハイグレード模型用セメダインを使用しました。

                    ナマリ板で重量があるのですが、しっかり固定されています。

                    ただ硬化が長めで、固定までの間に動かしてしまいました(エクセルエポや木工用ボンドは硬化が早く粘性があるので多少手を離せる)

                    僕的には少し時間をおいて粘度を上げてから使うといいかな?もう少し使ってみようと思います。







                    トロロッソホンダ、発表されましたね!どん底を経験した者は強くなれます、なんとか頑張ってほしいです。

                    そしてオールドF1ファンにはタミヤタイレルP34(グッドイヤー付き)、アオシマブラバムBT52、ロータス79本発売と散財が続いています、うれしい悲鳴ですね(笑)

                    カテゴリ:1/12タイレルP34 | 23:08 | comments(0) | trackbacks(0) | - | - |
                    16年12月29日-17年2月12日 モノコックパイピング&塗装
                    0

                      きれいな仕上げをする為、事前にある程度パイピングをします。


                      まずロールバーのスイッチには0.26mmエナメル線をまとめてハンダで固定。

                      資料を見ているとモノコック側面に穴が開いているのを発見、ここから配線します。

                      ケーブルの自然なカーブは指だけでは難しいので、筆の柄やピンバイスの1.0mmから3.0mm辺りを使用して付けつつ、TopスタジオのTD23003 1/12 Moto GP用エレクトリックプラグをかませたりして形作って行きます。完成してから外しても、事前にハンダで固定しているのでバラバラになりません。
                      モノコック左右に走るケーブルは、同じく0.26mmエナメル線とTopスタジオのTD23003 1/12 Moto GP用エレクトリックプラグのケーブル、共立電子の極細耐熱絶縁ビニル電線2mx7色袋入UL3417AWG32の中の赤線等、2〜3本を細い銀線でまとめてモノコックにさせる様にします。

                      作り終わったら、組付けるまで透明な書類ケース等に貼り付けて保管しておくと、曲がったり紛失したりしません。

                      燃料キャップは、シートカウルの穴とずれているので、プラ板を貼って角度と長さを調整してピッタリ合わせます。

                      ペダルは1コ紛失、泣く泣く自作してたら出てきた(笑)

                      せっかく作ったので、自作パーツを採用します。ちなみにこのペダルもシャシーによって形が色々ちがいます。

                      サイドパネルのキズやヒケは非常に目立つので何度も表面処理をしてから、ブラックの缶スプレー。

                      持ち手は鉛筆をガムテープでかなりべったり目に貼り付けています。

                      流石に1/12の平面モノはデカく、ラッカー系スプレーでは上手く艶が出ないので、上面・側面・底面とマスキングをして塗装します。

                      さあこれでメッキ塗装…なのですが、側面はサイドカウル脱着で塗面強度に不安があるので、サイズをはかってキッチンテープを貼り付ける事にしました。眼鏡拭きの布等で良くこすって表面をならします。近くで見ると貼り直しの跡が分かるのですが、質感は高いので良しとします。

                      やっとメッキシルバーネクストをエアブラシ、写真には写っていませんがロールバーなども吹きました。側面のキッチンテープや洋白板の上からも直接吹いていますので、色のトーンはほぼ問題無し。最後にガイアEXクリアーエアブラシでメッキ面を保護。
                      やっとここまで来ました、長かったです。


                      カテゴリ:1/12タイレルP34 | 23:02 | comments(3) | trackbacks(0) | - | - |
